Вытяжные установки предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, имеющего температуру от – 30°С до +40°С.
Вытяжные установки применяются для непосредственного монтажа в прямоугольный канал систем вентиляции и кондици¬онирования жилых, промышленных и общественных зданий, выполняя санитарно-технические и производственные цели и задачи.
Вытяжные установки предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69.
Установки JETNED представляют собой жесткую каркасную конструкцию, выполненную из алюминиевого профиля, состыкованного нейлоновыми уголками. Каркас приточной установки облицован сэндвич-панелями.
Трехслойные сэндвич-панели толщиной 45 мм представляют собой легкую конструкцию, состоящую из двух стальных оцинкованных листов с пенополиуретановым наполнителем между ними. Применение оцинкованного металла обеспечивает высокие антикоррозионные свойства конструкции.
Пенополиуретан является негорючим материалом, кроме того, теплопроводность этого материала в два раза меньше, чем у минеральной ваты или стекловолокна. Наружная поверхность оцинкованных листов покрыта полимерным составом. Использование вышеуказанных материалов обеспечивает высокую стойкость данной конструкции к атмосферным воздействиям.
В конструкциях вытяжных установок JETNED предусмотрены быстросъемные сервисные панели, которые для проведения ремонтных и профилактических работ оснащаются ручками и специальным уплотнением.
Концепция конструктивной разработки установок JETNED была основана на совместимости и взаимозаменяемости отдельных узлов установки с существующими и серийно выпускающимися изделиями марки NED.
В состав всех вытяжных установок JETNED входят следующие элементы:
Примечания:
1. По дополнительному заказу с вытяжными установками могут поставляться блоки автоматики, обеспечивающие защитные и регулирующие функции, а также смесительные узлы.
2. В конструкцию вытяжных установок могут быть внесены изменения, не ухудшающие его потребительских свойств и не учтенные в настоящем каталоге.
Типоразмер | Обозначения приточной установки | Напряжения питания | Макс. Эл. мощность кВт | Ток макс. А |
---|---|---|---|---|
60-35 | JETNED 60-35.4D-28 | 380 | 1,74 | 2,6 |
JETNED 60-35.6D-28 | 380 | 0,58 | 1,58 | |
JETNED 60-35.4D-31 | 380 | 2,48 | 4,1 | |
JETNED 60-35.6D-31 | 380 | 0,94 | 1,86 | |
70-40 | JETNED 70-40.4D-35 | 380 | 3,35 | 6,0 |
JETNED 70-40.6D-35 | 380 | 1,1 | 2,0 | |
80-50 | JETNED 80-50.4D-40 | 380 | 4,98 | 8,11 |
JETNED 80-50.6D-40 | 380 | 2,81 | 5,11 | |
90-50 | JETNED 90-50.4D-45 | 380 | 4,92 | 8,3 |
JETNED 90-50.6D-45 | 380 | 3,75 | 6,8 |

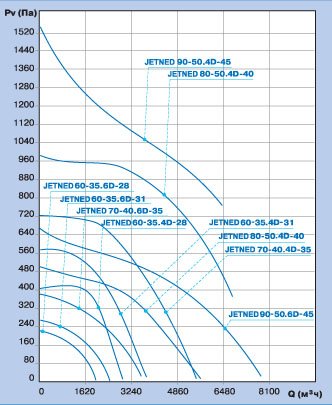

С целью расширения функциональных возможностей приточной установки возможна дополнительная установка секций смешения, которая позволяет подводить воздух к установке как минимум из двух воздуховодов.
Примечание: По желанию заказчика возможно изготовление секций смешения в исполнении отличном от стандартного.
Обозначение | А | Б | В | Г | Д | Е | Ж | L | Масса, кг. Напольный вариант | Масса, кг. Подвесной вариант |
JETNED 60-35.4D-28 | 805 | 630 | 1430 | 600 | 350 | 620 | 370 | 1742 | 156 | 142 |
JETNED 60-35.6D-28 | 805 | 630 | 1430 | 600 | 350 | 620 | 370 | 1742 | 150 | 137 |
JETNED 60-35.4D-31 | 805 | 630 | 1430 | 600 | 350 | 620 | 370 | 1742 | 164 | 149 |
JETNED 60-35.6D-31 | 805 | 630 | 1430 | 600 | 350 | 620 | 370 | 1742 | 156 | 142 |
JETNED 70-40.4D-35 | 905 | 680 | 1490 | 700 | 400 | 720 | 420 | 1802 | 201 | 183 |
JETNED 70-40.6D-35 | 905 | 680 | 1490 | 700 | 400 | 720 | 420 | 1802 | 182 | 165 |
JETNED 80-50.4D-40 | 1005 | 780 | 1596 | 800 | 500 | 820 | 520 | 1881 | 237 | 216 |
JETNED 80-50.6D-40 | 1005 | 780 | 1596 | 800 | 500 | 820 | 520 | 1881 | 230 | 209 |
JETNED 90-50.4D-45 | 1115 | 800 | 1696 | 900 | 500 | 930 | 530 | 2007 | 280 | 255 |
JETNED 90-50.6D-45 | 1115 | 800 | 1696 | 900 | 500 | 930 | 530 | 2007 | 280 | 255 |
